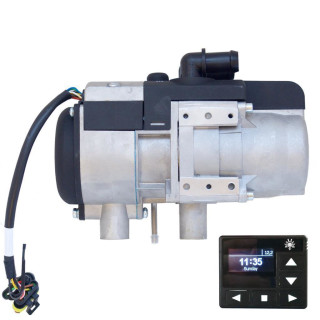

Autoterm Flow 5D (ehem. Binar 5s) Diesel-Wasserstandheizung 5kW 12V inkl. Einbaukit und OLED Control Panel

Autoterm Flow 5D Diesel-Wasserstandheizung

Die Autoterm Flow 5D (ehem. Binar 5s) Deluxe ist die neue Wasser-Standheizung des Herstellers Autoterm (bzw. Advers). Sie ist eine preisgünstige Alternative zur Eberspächer D5W(Z) bzw. Hydronic 5, oder auch den ThermoTop-Modellen von Webasto. Im Lieferumfang ist zu 99% bereits alles enthalten, was man für den grundsätzlichen^(*) Einbau benötigt.

Bedienelement

Das OLED Control Panel ist digital und erlaubt die manuelle Steuerung der Heizung sowie das Programmieren einer Zeitschaltuhr mit Heizlaufzeiten von 20-120 Minuten. Dieses Modell erlaubt die Programmierung von (Wasser-)Temperaturschwellen für das automatische Ein- und Ausschalten der Heizung sowie für das Zuschalten des Fahrzeug-seitigen Gebläses. Zusätzlich kann die Wassertemperatur sowie die Batteriespannung abgefragt werden und eventuelle Fehlercodes werden auch gleich mit angezeigt.
Die Menüführung des Bedienteils OLED Control Panel ist derzeit nur in Englisch und Russisch. Die Bedienungsanleitungen (auch Deutsch) finden sich in unserem Downloadportal.

Die Heizung ist auch mit dem neuen Comfort Control Panel erhältlich - bitte entsprechend auswählen.


Zuheizerbetrieb

Die Heizung kann durch die programmierbaren Temperaturschwellen und den Automatikmodus auch im Zuheizerbetrieb verwendet werden. Hier wird auch während des Motorlaufs automatisch die Kühlwassertemperatur hochgehalten, sollte sie unter einen bestimmten Wert fallen. Der Wert ist zwischen 75 und 95°C einstellbar (Standard: 85°C). Ob die elektrische Pumpe im Zuheizerbetrieb mitläuft oder nicht, kann natürlich programmiert werden.

Der sog. Standby-Modus erlaubt es, das Wasser durch die elektrische Wasserpumpe weiterhin umwälzen zu lassen, während die Heizung bei Überschreiten einer von 20 bis 95°C einstellbaren Temperaturschwelle tatsächlich den Brenner ausschaltet. Kann man durch andere Maßnahmen ein Umwälzen des Wassers im System sicherstellen, kann der Pumpenlauf im Standby-Modus auch deaktiviert werden.

Bei welcher Wassertemperatur der Schaltausgang (derzeit noch mit optionalem Relais-Satz!) für das Fahrzeuggebläse (im Fahrzeug verbaute Lüftungs-/Heizungs-/Klimaanlage) angesteuert wird, kann ebenfalls programmiert werden. Die Schaltschwellen liegen im Bereich von 30 bis 60°C, standardmäßig ist sie bei 40°C vorprogrammiert.

^(*)Achtung: Die Ansteuerung der Fahrzeuggebläse ist bei jedem Fahrzeughersteller anders umzusetzen und Bedarf mit steigender Komplexität moderner Fahrzeuge u.U. einiges an Eigeninitiative. Wir können hier nur sehr begrenzt unterstützen, da wir natürlich unmöglich so tief in die Fahrzeugtechnik der verschiedenen Hersteller einsteigen können.

Mit einer komfortablen HandyApp kann für das optionale GSM-Modem die Heizung ferngesteuert werden. Hier können Startparameter wie Zeit und Heizdauer festgelegt werden und auch der Status der Heizung bequem abgefragt werden.

Für Profis: Diese Heizung besitzt einen extra Schalteingang am Kabelbaum, sodass man eine eigene Fernbedienung oder sonstige zweite Bedieneinheit anschließen kann. Dazu müssen lediglich zwei Kabel mittels Schalter oder Relais verbunden werden. Dies geschieht entweder dauerhaft, dann läuft startet die Heizung und läuft bis die Verbindung wieder unterbrochen wird, oder mit einem Impuls. Hierbei kann ein Tastimpuls von 0.5-3s Länge zum Einschalten genutzt werden, der nächste Impuls würde die Heizung dann wieder ausschalten. Vorteil der zweiten Variante ist, dass man dann auch die Möglichkeit hat, die Heizung mit verschiedenen Bedienelementen zu steuern - also beispielsweise mit einer selbst gebauten Fernbdienung oder einem Taster einschalten. Auch der Schalteingang unterliegt mit die originalen Heizungssoftware derr 120min-Laufzeit-Grenze!

Info: Die winkligen Wasserabgänge können um 180° gedreht werden. Bei Bedarf können statt der gewinkelten Wasseranschlüsse auch zusätzlich gerade Abgänge bestellt werden - je nachdem wie die Einbausituation es eben erfordert.

Alle Autoterm-Heizungen verfügen über ein E-Prüfzeichen (e2) und können somit eintragungsfrei verbaut werden.

Technische Daten:

• Betriebsspannung: 12V (10-16V)
• Heizleistung: 5 ± 0,5kW (max)
• Kraftstoffverbrauch: 0,62l/h
• Leistungsaufnahme mit Pumpe: 42W (max)
• Leistungsaufnahme Startphase: 122W (100s)

Lieferumfang:

• Heizgerät 12V
• OLED Control Panel mit Zeitschaltuhr (Kabellänge 1,8m)
• Dosierpumpe "Thomas Magnet P327"
• Gummihalter Dosierpumpe
• Kabelbaum Dosierpumpe
• Kabelbaum Heizgerät
• Ansaugluftschlauch mit Schalldämpfer
• Abgasschalldämpfer
• 6m Kraftstoffleitung
• 1m Abgaswellrohr Metall
• Wasserpumpe Bosch PAD 12V
• Wasserschlauch mit vorgeformten Bögen zur Installation
• Verbindungsstücken Wasserschlauch, T-Stück
• Schrauben, Muttern, Schellen, Schrumpfschlauch, Kabelbinder
• Bedienungsanleitung

Achtung: Im Lieferumfang ist ein Kraftstoffschlauch als Leitungsverbinder enthalten. Die enthaltene Länge ist bei Kürzung auf passende Stücke in der Regel völlig ausreichend. Solltest Du wider Erwarten nicht damit auskommen, kannst Du den Schlauch unter Artikelnummer 35612 als Meterware nachbestellen.

Abmessungen: siehe Bilder
