NEU: EVO-Version mit noch besserer thermischer Entkopplung der 4 Befestigungsbolzen!

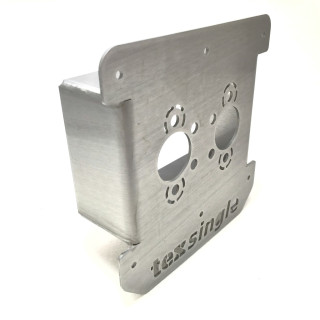

Dieser von uns entwickelte Flansch ermöglicht den Einbau einer Luftheizung in Boden oder Wände mit bis zu 93mm Wandstärke.
Während eine Luftheizung normalerweise nur für den Einbau in dünne Blechwände oder -böden geeignet ist, kann mit diesem Flansch auch ein isolierter Bodenaufbau mit Holzplatte oder direkt eine bis zu 93mm starke Sandwichplatte genutzt werden. Dabei entfällt das Anreissen und Bohren der vielen verschiedenen Bohrungen für Verbrennungsluft, Abgas, Spritleitung und Befestigungen - diese sind schon im Flansch integriert und erlauben die direkte Montage der Heizung in jeder Richtung. Es wird lediglich ein rechteckiger Ausschnitt von ca. 88x130mm benötigt.
Vorgehensweise:
- Passende plane Einbauort mit max. 93mm Gesamtstärke (z.B. Bodenblech+Isolation+Holzplatte) suchen.
- Rechteckign Ausschnitt 88x130mm schneiden
- Einbauflansch mit Dichtmasse einsetzen und verschrauben.
- Heizung von innen in den Flansch einsetzen und von außen alle Schläuche etc. montieren.
Edelstahl, lasergeschnitten, verschweißt, teilweise glasperlgestrahlt.
Passend für Planar-Luftheizungen 2D, 4D und 44D, sowie Heizungen mit gleichem Flanschbild von Eberspächer und ggf. Webasto.
Wird in der Regel für normale Fahrzeugböden mit oder ohne leichter Isolation und Bodenplatte genutzt. Für dünnere Isolation und Bodenaufbauten oder Sandwichplatten etc. haben wir noch einen Flansch mit 83mm oder 48mm.
Eingetragenes Gemeinschaftsgeschmacksmuster!
Achtung, Spezialflansch! Je tiefer der Flansch, desto schwieriger die Montage! Bei 93mm braucht man mind. einen feinverzahnten Ratschenschlüssel und Geduld zur Montage. Nichts für schwache Nerven und blutige Anfänger!
Artikelgewicht: |
0,60 kg |
