Einbauset mit Autoterm Air 2D Heizung - Passt in 99% der Camper-Fälle
Dieses Kit heißt so, weil es die Ansprüche von 99% aller "normalen" Camper erfüllt. Es enthält alles, was du für die Fertigstellung der Standheizungsinstallation brauchst, inklusive Möbelausströmern, Bedienteil, Warmluftschlauch usw.
Das Kit mit 2kW Heizung funktioniert auch für größere Reisefahrzeuge bis ca. 16 Kubikmeter beheizbarem Volumen (Volumen ohne Möbel!). Dabei wird die Heizung am besten im Dauerlauf genutzt. Sie wird also nicht abgeschaltet, sondern läuft auf niedrigem Leistungsniveau einfach durch. Der Sinn dahinter ist einfach, dass es deutlich weniger Energie verbraucht, einen Raum auf der richtigen Temperatur zu halten, als zu versuchen, einen eiskalten Innenraum innerhalb von 30 Minuten aufzuheizen.
Wir gehen natürlich davon aus, dass das Fahrzeug ordentlich gedämmt wurde und das - aufgrund der großen, unisolierten Scheiben - kalte Fahrerhaus im Winter zumindest mit einer Decke abgetrennt wird.
Keine Sorge: Die Heizung ist für den Dauerlauf ausgelegt und hat damit kein Problem. Im Prinzip kannst Du beim Losfahren die Heizung einschalten und wenn du in 4 Wochen nach Hause kommst, wieder aus. Die Leistungsaufnahme beträgt auf kleinster Stufe 10 Watt, das ist weniger als das Standlicht Deines Vans.
Die Heizleistung des 99% Kits reicht eventuell nicht aus,
- wenn du Winter-Fan bist und mit einem großen Fahrzeug öfter in extreme Kältelagen fährst.
- Dein Fahrzeug schlecht isoliert ist, du aber trotzdem nicht nur in Sommerurlaub fährst
- Du über 16 Kubikmeter Raumvolumen beheizen musst.
Dafür gibt es das 1% Camper-Kit mit 4kW Heizleistung, oder noch besser: das TWIN-Kit.
Wenn du dir bezüglich der Heizleistung unsicher bist, lies gerne auch unseren Online-Magazin-Artikel TWIN-Kit – All-in-One Lösung der Standheizungsdimensionierung in dem wir auf diese Frage genauer eingehen.
Beim VW T5 / T6 ist werksseitig der Einbauort für eine Luftstandheizung unterflur vobereitet. Dafür haben wir ebenfalls einen passenden Einbausatz: T5/T6-Kit.
Die enthaltene Heizung:
Diesel Standheizung: Autoterm Air 2D mit 2 kW Heizleistung und Höhenkit. Geeignet für Fahrzeuge mit 12V oder 24V Bordnetzspannung (bitte entsprechend der Bordnetzspannung Deines Fahrzeuges auswählen).
Diese Standheizung bewährt sich seit vielen Jahren auch unter härtesten Einsatzbedingungen und punktet durch
- Robustheit,
- einfache Reparierbarkeit,
- E-Prüfzeichen (keine TÜV-Abnahme notwendig und keine Fachwerkstatt notwendig!),
- Garantieerhalt beim Selbsteinbau,
- Höhenkit uvm.
Hier findest du die komplette Produktbeschreibung des Heizgerätes an sich: Autoterm Air 2D anschauen!
Wähle die Form des Auslasses:
Die Heizung ist mit zwei verschiedenen Warmluftauslässen für unterschiedliche Platzverhältnisse und Einbausituationen erhältlich, die du oben entsprechend auswählen kannst.
1. Mit geradem Auslass (Standard). Bitte beachte, dass die Warmluft dabei in möglichst gerader Linie von der Heizung weggeführt werden muss. Das Warmluftrohr soll am besten nur leichte Biegungen machen und darf nicht direkt hinter der Heizung einen 90° Winkel oder ähnliche Kurven machen. Es kommt sonst zu einem Hitzerückstau in die Heizung, woraufhin diese sich aus Sicherheitsgründen abschaltet.
2. Mit TIGHT SPACE Casing. Hier wird die Warmluft in einem speziell strömungsoptimierten 90° Winkel aus der Heizung geführt. Der Auslass kann nach oben oder zur Seite hin in montiert werden.
Wichtig: Auch wenn die Heizgeräte vollkommen identisch sind: Verwendest du Warmluftrohr um einen gewinkelten Auslass wie beim TIGHT SPACE Gehäuse zu realisieren, wird deine Heizung überhitzen. Plane deshalb deine Installation bezüglich der Verlegung des Warmluftrohres bitte vor der Bestellung, sodass du direkt weißt, ob der gerade oder der gewinkelte Auslass für deinen Ausbau besser geeignet ist.
Technische Daten der Autoterm Air 2D (ehem. Planar 2D)
- Betriebsspannung: 12V oder 24V
- Heizleistung: 0,8 kW (min), 2 kW (max)
- Luftvolumenstrom: 34 m³/h (min), 86 m³/h (max)
- Kraftstoffverbrauch: 0,10 l/h (min), 0,24 l/h (max)
- Leistungsaufnahme: 10W (min), 29W (max)
- Warmluftverrohrung 60mm System
Enthalten ist auch der komplette Einbausatz der Heizung:
- geräuscharme Autoterm-Kraftstoffpumpe, "Extra Leise"
- Abgasschalldämpfer aus Edelstahl (17 x 9 x 5cm)
- Gummihalter Dosierpumpe
- Kabelbaum Dosierpumpe
- Kabelbaum Heizgerät
- Ansaugluftschlauch mit integriertem Schalldämpfer
- Hitzeschutzschlauch
- Endstück Abgasrohr + Schelle
- Tankansaugrohr
- 5.5 m Kraftstoffleitung
- Kraftstoffleitungsverbinder
- 1 m Abgaswellrohr Metall
- Schrauben, Muttern, Schellen, Schrumpfschlauch, Kabelbinder
- Bedienungsanleitung
Höhenkit / Heizungswartung
Die Heizung ist mit einem Höhenkit ausgestattet, das bedeutet, dass sie sich automatisch auf die veränderten Luftdruckbedingungen in großen Höhen anpasst und funktioniert. Das bedeutet aber nicht, dass sie nicht verrußen kann! Verlässt Du die Höhenlagen, betreibe Deine Heizung mal für eine Stunde auf voller Leistungsstufe, damit sich Ablagerungen freibrennen können.
Das Freibrennen ist auch notwendig, wenn Du die Heizung lange Zeit nur auf kleinster Stufe betreibst. Stelle sie spätestens alle 1 - 2 Wochen mal auf volle Power, damit die Brennkammer mal wieder richtig heiß wird. Dies ist die wichtigste und gleichzeitig einzige Wartungsmaßnahme an der Heizung.
Das ist außerdem im Kit mit dabei:
Wähle dein Bedienteil
Autoterm Heizungen können über unterschiedliche Bedienteile gesteuert werden. Du kannst wählen zwischen:
Simple Control Panel (ehem. PU-5): Ein einfaches Bedienteil mit Drehregler. Es steuert die Heizung über feste Leistungsstufen. Ein optional bestellbarer Temperatursensor kann angeschlossen werden, dann ist auch die Temperaturregelung über eine eingestellte Raumtemperatur mit dem Simple Control möglich.
OLED Control Panel (ehem. PU-27): Das digitale Bedienteil mit OLED Display hat einen integrierten Temperatursensor (Kabellänge 1,8 m), es kann aber auch ein externer Temperaturfühler angeschlossen werden, wenn das Bedienteil an ungeeigneter Stelle (z. B. in einem Schrank) montiert ist. Eine Steuerung über eine fest eingestellte Leistungsstufe ist ebenfalls möglich. Das Gerät verfügt über eine Timerfunktion. Menüführung in Englisch und Russisch.

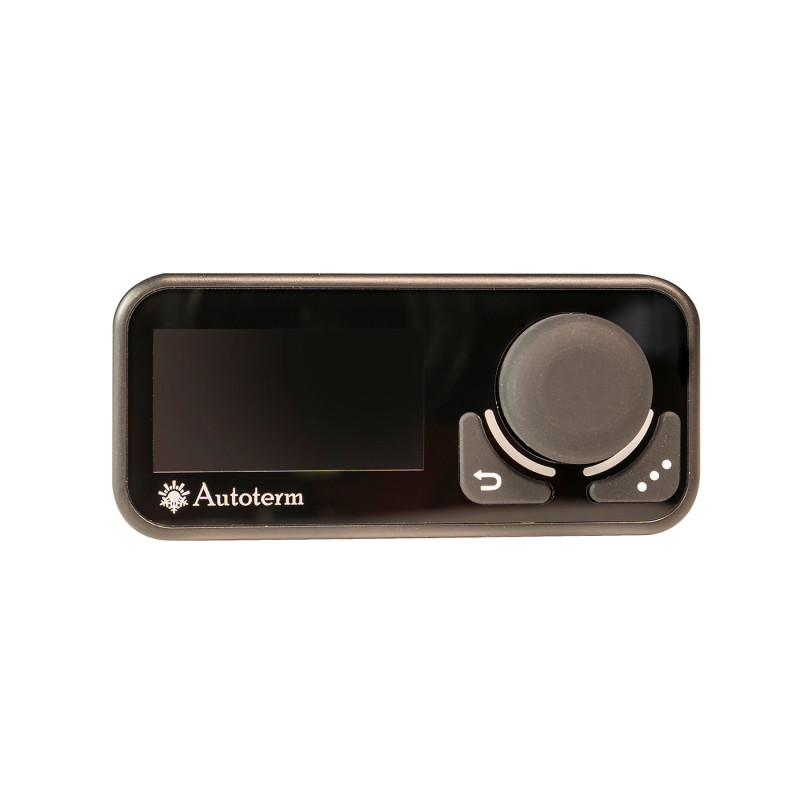

Comfort Control: Das neue, verbesserte Bedienteil für die Autoterm / Planar Standheizung. Mit drei frei einstellbaren Timern für beliebige Wochentage, erweiterten Heiz-Modi (inkl. Thermostat-Modus), Spannungsüberwachung uvm. Multifunktions-Drehrad mit angenehm griffiger Gummibeschichtung und OLED-Display. Kleinere Einbaumaße, komfortablere Nutzung, schickeres Design.
Einen direkten Vergleich der Bedienteile findest du auch hier in unserem Online-Magazin: Autoterm Bedienteile im Vergleich – Heizmodi, Features, Handling
Bitte wähle bei Deiner Bestellung einfach das gewünschte Bedienteil aus.
Die Kabellänge zum Bedienteil im herstellerseitigen Lieferumfang ist 1,80m. Verschiedene längere Austauschkabel oder Verlängerungskabel sind optional erhältlich und bei uns in der Shopkategorie Zubehör Standheizung zu finden.

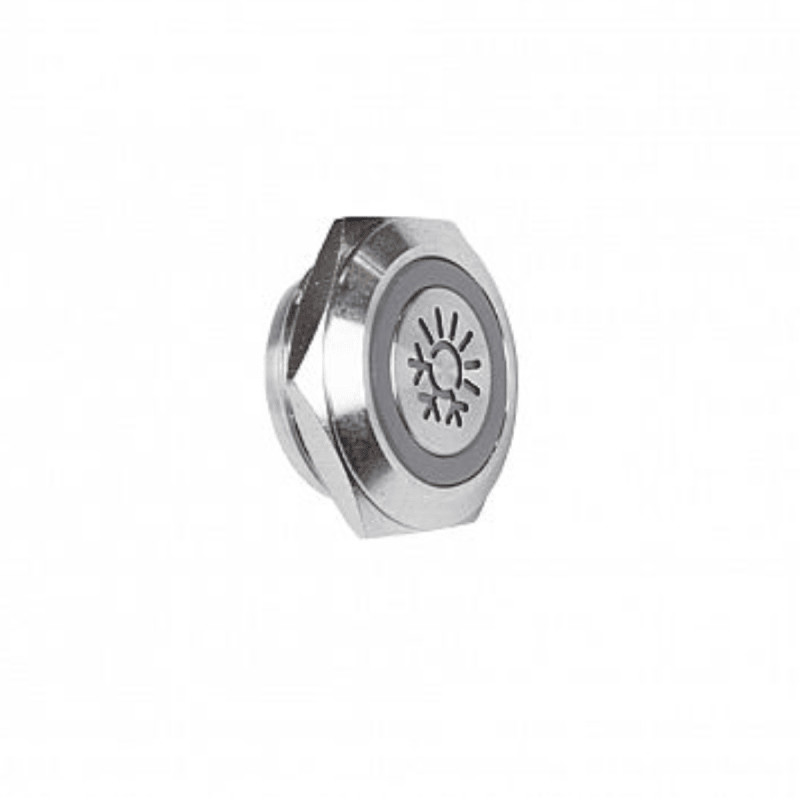

Neu: Es können seit 2025 auch zwei Bedienteile zur Steuerung einer Heizung angeschlossen werden - also z.B. eines im Bereich Bett oder Sitzgruppe und eines im Fahrerhaus. Dazu ist zusätzlich optional das Push Control als einfach zu bedienender, kompakter Schalter erhältlich, der mit dem Comfort Control kompatibel ist.
Einbauflansch
Einbau-Edelstahlflansch, der die Montage der Heizung einfach macht und thermisch entkoppelt.
Das Schneiden eines rechteckigen Lochs (9 cm x 13 cm) im Fahrzeugboden reicht aus, um die Heizung eben und thermisch entkoppelt zu montieren. Dann kann der tigerexped-Einbauflansch verklebt oder verschraubt werden (bitte kein Silikon, sondern eine PUR-Dichtmasse verwenden).
Die Größe des Flanschs kannst Du auswählen: Für Böden bis 48 mm (reicht für die meisten Vans aus) oder für 83 mm Bodenstärke (in der Regel für Kabinen oder hohe Dämmung und Bodenplatten). Der Flansch sollte min. 5 mm länger gewählt werden, als der Boden stark ist (für die Dichtfuge).
Für die Kraftstoffversorgung
2 verschiedene T-Stücke (8 x 8 x 5,3 mm und 5,3 x 5,3 x 5,3 mm) sind ebenfalls dabei. Für den Fall, dass z.B. ein Zuheizer vorhanden ist und die Treibstoffentnahme via T-Stück einfach möglich ist. Ins Kraftstoffsystem des Fahrzeuges einzugreifen empfehlen wir ausdrücklich nur dann, wenn man dieses gut genug kennt und sicher sein kann, dass sowohl Fahrzeug wie auch Heizung damit funktionieren.
Andernfalls befindet sich im Heizungsset auch ein Diesel-Entnahmerohr für den Dieseltank des Fahrzeugs, so dass Du den Kraftstoff direkt aus dem Tank entnehmen kannst.
Achtung Kraftstoffschlauch:
Im Lieferumfang ist Kraftstoffschlauch als Leitungsverbinder enthalten. Die enthaltene Länge ist in der Regel völlig ausreichend (evtl. Stücke kürzen/teilen). Solltest Du wider Erwarten nicht damit auskommen, kannst Du den Schlauch unter Artikelnummer 35612 als Meterware nachbestellen.
Warmluftrohr
Im Set enthalten sind auch bereits 3 Meter 60 mm Warmluftrohr. In 99% der Fälle ist das ein gut bemessener Bedarf.
Warmluftauslässe / -verteilung
Ein passendes Y-Stück und 2 Ausströmer, 60 mm, drehbar sind ebenfalls im Set enthalten, die du je nach Wunsch in die Möbel oder Wände setzen kannst.
Video: Unboxing eines 99% Camper Kit mit Tipps & Tricks
Warmwasser geplant?
Wenn du neben einem Heizgerät auch Warmwasser in deinem Camper installieren möchtest:
Die Autoterm Heizungen gibt es in Kombination mit Warmwasserboiler und speziellem Bedienteil für volle Systemintegration.
Mehr Infos dazu:
