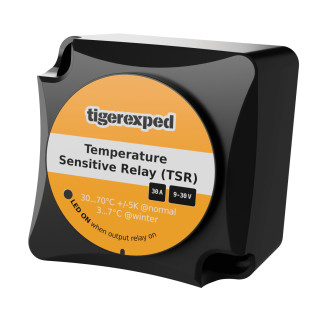

Automatisches Thermostat für Lasten 12/24V bis max. 25A/600W, 70° mit Frostschutz (TSR)

Thermostatmodul (TSR) für combiBOIIL Warmwasserboiler


Warum ein Thermostatmodul

Im 12V oder 24V System haben wir es bei gleicher Last (also dem Boiler) mit sehr viel höherem Strom zu tun, als bei der Verwendung des Boilers im 230V oder auch 110V System. Das Schalten hoher Ströme bedarf wiederum einer robusten Konstruktion, einer effizienten Wärmeableitung, geringem Kontaktwiderstand und ausreichender Isolierung - sprich: mehr Platz. Der von seinen physischen Abmessungen also größere Schalter für den Heizstab bei 12 und 24V Boilern, kann deshalb nicht direkt in diesen integriert werden, wie bei den Varianten 110/230V.

Wichtig ist jedoch, dass die Elektro-Heizpatrone bei einer bestimmten Temperatur abgeschaltet wird, um eine Überhitzung des Boilers und folglich gefährliche Dampfbildung zu vermeiden. Ohne eine Thermostatlösung, die dies automatisch tut, liegt die Verantwortung der Überwachung und entsprechend zu reagieren, allein in den Händen des Anwenders. Das Thermostatmodul nimmt dir diese Aufgabe ab - es ist damit eine wichtige Sicherheitseinrichtung für dein Warmwassersystem und regelt mit Netz und doppeltem Boden (durch zweites Relais, siehe weiter unten!), die wichtige An- und vor allem Abschaltung des Elektro-Heizstabes, oder auch einer anderen Last, wie z.B. eines Magnetventils zwischen Kühlwasserkreis des Motors und Warmwasserboiler.

Achtung: Da im Gegensatz zu den 230/110V Varianten bei 12V und 24V combiBOIL Warmwasserboilern bis Produktionsdatum 12/23 kein Thermostat direkt integriert ist oder als externes Modul beiliegt, muss zwingend anderweitig dafür gesorgt werden, dass das Wasser nicht über 70 °C erhitzt wird und es zu gefährlicher Dampfbildung kommen kann. Wir empfehlen die Nachrüstung dieses Thermostatmoduls, mit dem alle Boiler vor Produktionsdatum 12/23 problemlos nachträglich ausgestattet werden können.

Bei allen combiBOIL Boilern mit 12V oder 24V und Produktionsdatum ab 12/23, wird dieses Thermostatmodul direkt mitgeliefert - es muss daher nicht gesondert bestellt werden.

Wie und was schaltet das Thermostatmodul genau

Dieses automatische Thermostat für Lasten im 12/24V Netz, schaltet je nach gewählter Option und Programmierung die im Boiler integrierte Elektro-Heizpatrone oder z.B. auch ein Magnetventil, das die Überhitzung des Boilers durch einen angeschlossenen Motorkühlkreilauf und dadurch möglicherweise zu hohen Vorlauftemperaturen verhindert.


- Aufheizen und Halten der Wassertemperatur / Überhitzungsschutz

Das Thermostat schaltet automatisch den Heizstab im Boiler aus, wenn die Wassertemperatur auf 65°C angestiegen ist und schaltet ihn wieder ein, wenn die Temperatur auf 55°C fällt.

Diese voreingestellte Ein- und Ausschalttemperatur ist mit einer Hysterese von +/- 5°K zwischen 30-70°C frei wähl- und mit einem Schraubendreher einstellbar (siehe Anleitung).

Hinweis: Um die Kapazität der Aufbaubatterien zu schonen, ist es möglich, das Thermostatmodul nicht direkt mit der Batterie, sondern mit der Klemme D+ , also der Lichtmaschine zu verbinden. Das Einschalten ist somit nur möglich, wenn der Motor läuft und die Batterien über die Lichtmaschine nachgeladen werden.

Um das Thermostatmodul generell zu aktivieren / deaktivieren, kann ein kleiner Schalter verwendet, oder die Steuerung z.B. über einen Cerbo von Victron Energy realisiert werden. Da das Thermostatmodul als großes Relais den hohen Strom im 12/24V Netz aufnimmt und durchschaltet, reicht ein kleiner Steuerstrom hierfür vollkommen aus.

- Frostschutz

Das Thermostatmodul kann in einem speziellen Wintermodus arbeiten, bzw. dafür optional über den entsprechenden Eingang (siehe Anleitung) angeschlossen werden.

Es wird dann den Heizstab bei einer Wassertemperatur von 3°C einschalten und heizen, bis eine Temperatur von 7°C erreicht ist.

- Manuelles Schalten

Optional kann der Anschluss für mauelles Schalten des Heizstabes (siehe Anleitung) unter allen Temperaturbedingungen genutzt werden.

Doppelte Sicherheit durch zweifache Abschaltung

Relais können (meist nach einer gewissen Menge an Schaltzyklen) "festkleben", was bedeutet, dass sie in einem Zustand bleiben, in dem sie entweder geöffnet oder geschlossen sind. Gerade wenn ein solches Bauteil wie in diesem Fall für den sicheren Betrieb von weitern Komponenten verantwortlich ist, ist es besonders wichtig, hochwertige Relais zu verwenden, die für die spezifischen Anforderungen der Anwendung ausgelegt sind.

Um auf Nummer sicher zu gehen, verwenden wir von diesen hochwertigen Relais in unserem Thermostatmodul aber nicht nur eins. Eine Besonderheit unseres Thermostatmoduls besteht darin, dass immer zwei Relais geschaltet werden - das heißt, sollte eines davon tatsächlich einmal versagen, dient das zweite als doppelter Boden und schaltet in den gewünschten Zustand durch. Damit erfüllt auch unser Thermostatmodul den hohen Anspruch, den wir von tigerexped an all unsere Komponenten stellen.
