Zentralelektrik TEXU400 - Sicherungshalter, Sammelschienen u. mehr IN EINEM

TEXU400 Zentralelektrik für Reisefahrzeug und Boot - Das tigerexped UFO

Das TEXU400 revolutioniert den Elektrik-Einbau. Es vereint viele Komponenten, die bisher einzeln gekauft werden mussten in einem runden Gesamtgehäuse. Mit dieser Form optimiert es nicht nur Platzausnutzung und die Anzahl möglicher Verbindungen - die spezielle Anordnung, die es so NUR beim TEXU400 gibt, ermöglicht eine Systemintegration mit bahnbrechend niedrigem Aufwand. Es ermöglicht eine drastische Kosten- sowie Zeit- und Platzersparnis bei gleichzeitiger Reduzierung von Fehlerquellen und höchstem Anwendungskomfort nach Installation.


Kostet weniger

Das TEXU400 ersetzt den Kauf mehrerer, teurer Einzelkomponenen. Die geschickte, runde Anordnung in einem einzigen Gerät, führt darüber hinaus zu einer großen Gesamt-Materialersparnis, vor allem von Kupfer, dessen Preis in letzter Zeit extrem gestiegen ist. Am Ende kommt durch diese Zusammenführung eine große Reduzierung des Endpreises heraus.


Spart Platz

Der Wegfall von Einzelkomponenten und das einzigartige Design in runden Form, spart nicht nur Geld - es benötigt auch viel weniger Einbauplatz im Reisefahrzeug oder Boot.


Schneller einzubauen und Reduzierung von Fehlerquellen

Statt vieler Einzelteile wird nur ein einziges Teil montiert, das "nebenbei", die Hälfte aller Kabel-Crimpungen überflüssig macht! Es spart damit einen Heidenaufwand und weiteres Installationsmaterial.
50% weniger Crimpungen bedeuten aber auch 50% weniger Stress mit Verbindungen, die Ärger machen können. Die Hälfte dieser Fehlerquellen fällt mit einem Schlag weg.

Desweiteren gehört das Stapeln von Kabelschuhen und unzureichende Masseverteilung der Vergangenheit an.

Im Vergleich zu einem eckigen Aufbau mit Einzelkomponenten sparst du 46% wertvollen Platz!

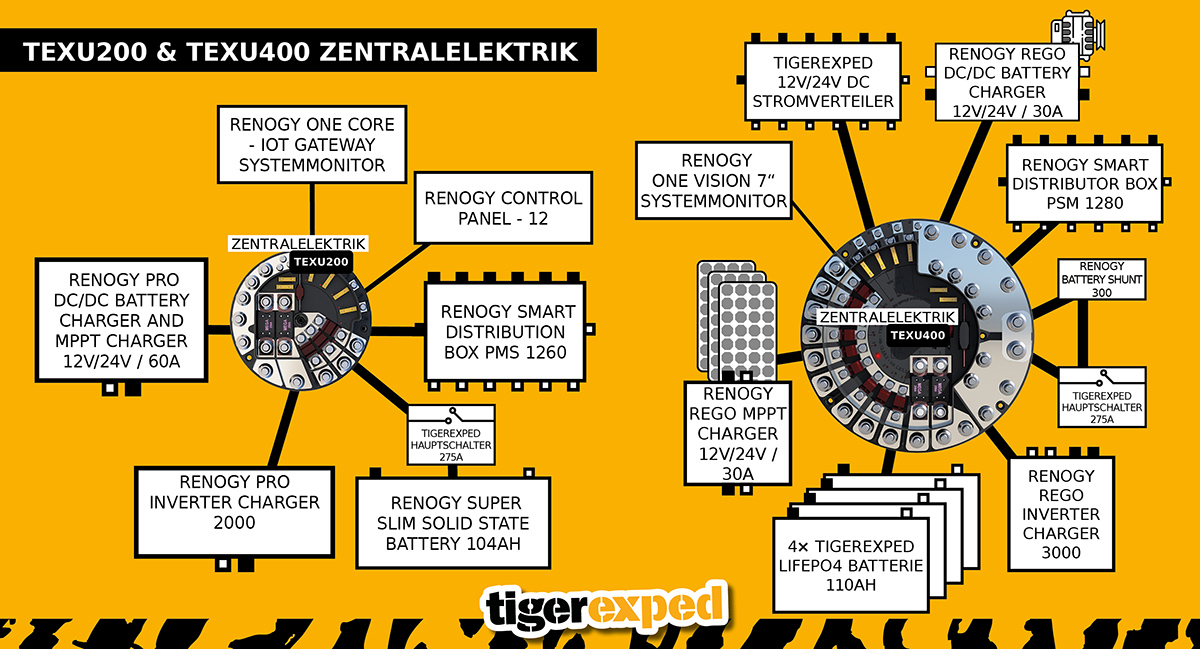

TEXU400 Bauteile und Funktionsübersicht

Geteilte Minus-Sammelschiene

Schließe bis zu 4 Batteriebänke an.
11 Hochstrom- und 4 Standardverbraucher.


Plus-Schiene für Bordakkus und Verbraucher

Schraubanschlüsse

12 x M8
4 x M4

Alle Anschlussbolzen sind aus korrosionsbeständigem Edelstahl. Für Hochstromverbraucher sind durchgängig M8 Bolzen mit Flanschmuttern vorgesehen, um Kabelschuhe mit bis zu 70 mm² sicher anzuschließen.


Absicherung

2x MEGA / AMG Sicherung max. 400A
9x MIDI / AMI Sicherung max 170A
4x ATO / ATC / ATP Sicherung max. 30A


1:1 Masseverteilung

Schluss mit unzureichenden Masseverteilungen: Beim TEXU400 ist für jeden Plus- auch ein Minusanschluss vorgesehen.

Super einfache Integration einer Summenstrom-Messung

Die ab Werk montierte Shunt-Brücke zwischen den Minus-Sammelschienen kann durch Schrauben einfach entfernt und durch einen Kunststoffsteg ersetzt werden, um die schnelle und unkomplizierte Integration eines Mess-Shunts zu ermöglichen.


Geteilte Minus-Sammelschiene

NEU AM MARKT: MEGA-Sicherungsplatz mit doppeltem Schraubanschluss

Wo Kabelschuhe bisher gestapelt werden oder eine zusätzliche Konstruktion von Fall zu Fall erdacht werden musste (z.B. bei gesplitteten Kabeln leistungsstarker Inverter), gibt es jetzt eine fachgerechte Lösung: Einen MEGA Sicherungsplatz mit max. 400A mit doppeltem Schraubanschluss, gewährleistet eine professionelle und sichere Installation solcher Komponenten.
MEGA-Sicherung mit doppeltem Schraubanschluss


Zündgeschützt

Das UFO ist mit dem integrierten, umlaufenden Steg mit Dichtung zündgeschützt nach ISO 8846. Es ist damit auch für die Montage im Motorraum zugelassen.


LED Ausfallkontrolle mit Lichtleitern

Sofortige Diagnose. Lichtleiter lassen die LED Ausfallkontrolle direkt an der Beschriftung der Stromkreise im geschlossenen Deckel aufleuchten. Sicherungen herausnehmen und kopfüber in Engstellen nach Fehlern suchen kannst du dir sparen!

Ein vorgefertigter Beschriftungssatz mit teilweise individuell gestaltbarem Inhalt ist im Lieferumfang des TEXU400 enthalten.


Platz für Ersatzsicherungen

Das TEXU400 enthält zusätzliche Steckplätze für Ersatzsicherungen (1x MEGA, 2x MIDI, 2x ATO/ATC/ATP)

Komfortables Öffnen und Schließen

Der mittig auf dem Gehäusedeckel angeordnete Knauf lässt die Abdeckung problemlos öffnen und schließen und macht sogar einhändige Bedienung in beengten Platzverhältnissen möglich.

Abmessungen

Durchmesser: 26 cm
Aufbauende Höhe: 5 cm
Gewicht: 3,5 kg


Passendes Zubehör - am besten direkt mitbestellen:

- Qualitativ hochwertige Rohrkabelschuhe der Größen M8 und M4
Denke daran, dass Kabelschuhe doppelt gebraucht werden, einmal für Plus und einmal für Minus.
Für welchen Kabelquerschnitt passend du diese auswählen musst, richtet sich natürlich nach deinen jeweiligen Verbrauchern und muss entsprechend ausgerechnet werden.

- Fahrzeugleitung (FLY / FLRY)

- Sicherungen
